| Ток, А: | 50 |
|---|---|
| Способ монтажа: | на дин рейку |
| Нижний предел напряжения: | 120–210 В |
| Верхний предел напряжения: | 220–280 В |
| Номинальная мощность нагрузки: | 11 000 ВА |
| Время отключения нагрузки при снижении напряжения: | 0,1-10,0 с (>120 В), не більше 0,04 с (<120В) |
| Время отключения нагрузки при превышении напряжения: | не більше 0,04 с |
| термозащита | есть |
| Основна межа струму: | 0,1–50 А |
| Обмеження активної потужності: | 0,1–11 кВА |
| Точність вимірювання сили струму: | 0,5–63 А ± 0,2 А |
| Номінальний струм навантаження: | 50 А (макс. 60 А в течение 10 мин.) |
| Час затримки включення навантаження | 0–240 с |
| Час затримки вимкнення навантаження: | 3–999 с |
| Тип реле: | Поляризоване |
| Напруга живлення: | 100–420 В |
| Переріз проводу: | не больше 16 мм² |
| Маса: | 0,19 кг ±10 % |
| Габаритні розміри (Ш х В х Г): | 36 х 85 х 66 мм |
| Кількість комутацій під навантаженням, не менше: | 10 000 циклів |
| Кількість комутацій без навантаження, не менше:500 000 циклів | 500 000 циклів |

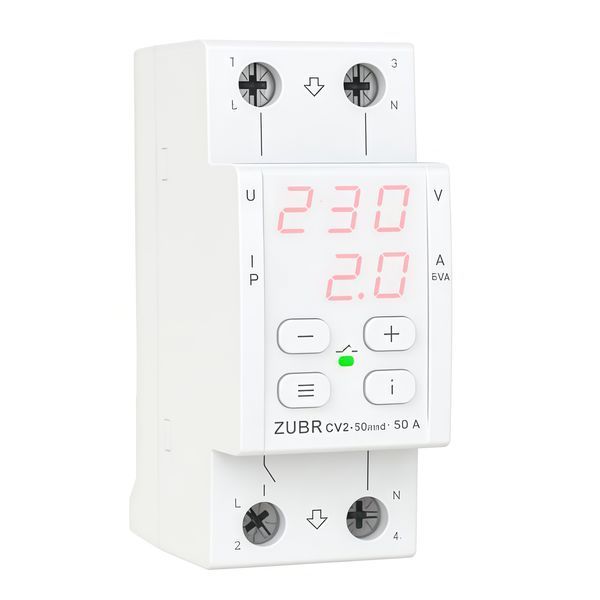

Реле напряжения с контролем тока в компактном корпусе ZUBR CV2 red
ZUBR CV2 red – это надежный защитник вашего оборудования от колебаний напряжения, обрыва нулевого провода, а также превышение тока или мощности. В случае отклонений от нормы реле автоматически отключит нагрузку, а при превышении тока или мощности сделает это с учетом заданной задержки.
Эта модель удачно сочетает лучшие черты нескольких устройств: компактные размеры и богатый функционал от ZUBR D2, мониторинг тока и мощности от ZUBR MF, а также расширенные опции настройки пределов тока от ZUBR I. При этом цена ZUBR CV2 red гораздо выгоднее, чем у ZUBR MF.
Точное измерение благодаря алгоритму True RMS
Алгоритм True RMS обеспечивает высокую точность замеров напряжения и тока, минимизируя влияние сетевых шумов, когда форма сигнала отклоняется от идеальной синусоиды. Благодаря этому реле реагирует раньше времени, предотвращая повреждение оборудования от резких скачков напряжения.
Профессиональный режим управления временем отключения
Этот режим идеально подходит для сетей с низкой стабильностью или перегруженных мощными приборами, где частые кратковременные просадки напряжения вызывают ненужные срабатывания. Активируйте режим Pro, чтобы избежать отключений при безопасных и непродолжительных отклонениях (подробности в таблице ниже). Режим Pro соответствует стандартам ITIC (CBEMA) для обеспечения надежной работы компьютеров и других техник в условиях нестабильного питания.
Скорость отключения погрузки: по умолчанию и в профессиональном режиме (см. таблицу).
Журнал событий на 100 записей
Устройство хранит в независимой памяти до 100 последних аварийных ситуаций, включая значения напряжения, тока или мощности при отключении, а также активации термозащиты.
Настройка задержек
ZUBR CV2 red позволяет установить задержку на включение после аварии, а также отключение при превышении тока или мощности. Заводская задержка — 3 секунды, но ее можно регулировать от 3 до 999 секунд. Для чувствительных устройств, таких как холодильники или кондиционеры, советуем 2–3 минуты.
По умолчанию задержка начинается после стабилизации напряжения, но можно выбрать вариант от момента отключения. Для быстрого восстановления питания по всему дому используйте ZUBR R116y для холодильной техники, сохраняя в CV2 red минимальную задержку 3 секунды.
Расширенные опции для долговечности оборудования
Перед активацией этих настроек убедитесь, что пределы напряжения адаптированы к сети и устройствам.
Гистерезис (HYS на экране): Оптимизирует количество срабатываний в нестабильных сетях. Прибавляйте от 0 до 5 В, если напряжение колеблется у пределов. Проверьте стабилизацию перед подачей погрузки.
Защита от серийных срабатываний (rEP на экране): Предотвращает ущерб от частых коротких отключений. Если реле сработает заданное количество раз (например, 5), то оно блокируется с сообщением "rEP". Разблокируйте кнопкой, проверьте журнал и скорректируйте настройки. Через час реле автоматически разблокируется, но устраните причину проблемы.
Задержка отключения при проседании напряжения: Полезно для сетей с частыми провалами. Установите время ожидания (от 0,1 до 10 с) в соответствии со спецификациями оборудования. Действует при напряжении 154–176 В (с Pro) или 120–210 В (без Pro). В других случаях – фиксированное время (см. таблицу).
Усиленная защита от перегрева
Встроенный датчик температуры выключает нагрузку, если внутри корпуса превысит 80 °C, с миганием "oht" на экране. После охлаждения до 60 С работа возобновляется. Если срабатывает более 5 раз в день, реле блокируется с неизменным "oht". Устраните причину, подождите охлаждение (покажет точка после "oht.") и разблокируйте кнопкой. Просмотрите температуру нажатием "i" (или удержанием 21 с без перегрева).
Легкое управление
Настройка через три кнопки, четвертая "i" – для журнала, расшифровки меню и просмотра параметров. Экран отображает напряжение, ток/мощность и системные данные. Регулировка яркости в режиме ожидания.
Простая инсталляция
Стандартное подключение вход-выход возможно без нулевой клеммы. Компактный: 2 модуля на DIN-рейке (36 мм). Для влажных помещений щиток должен иметь IP55 (ГОСТ 14254).
Краткое видеообзор (вставьте ссылку или видео здесь).
Технические параметры ZUBR CV2 red
| Параметр | Значення |
|---|---|
| Категорія | Мультифункціональні реле |
| Струм, А | 50 |
| Монтаж | На DIN-рейку |
| Фази | 1 (230 В) |
| Термозахист | Так |
| True RMS | Так |
| Проф. затримка | Так |
| Нижня межа напруги | 120–210 В |
| Верхня межа напруги | 220–280 В |
| Номінальна потужність | 11 000 ВА |
| Час відключення при зниженні | 0,1–10,0 с (>120 В), ≤0,04 с (<120 В) |
| Час відключення при перевищенні | ≤0,04 с |
| Межа струму | 0,1–50 А |
| Обмеження потужності | 0,1–11 кВА |
| Точність струму | 0,5–63 А ±0,2 А |
| Номінальний струм | 50 А (макс. 60 А на 10 хв) |
| Затримка увімкнення | 0–240 с |
| Затримка відключення | 3–999 с |
| Тип реле | Поляризоване |
| Живлення | 100–420 В |
| Переріз проводу | ≤16 мм² |
| Маса | 0,19 кг ±10% |
| Розміри (Ш×В×Г) | 36×85×66 мм |
| Комутації під навантаженням | ≥10 000 циклів |
| Комутації без навантаження | ≥500 000 циклів |
| Захист | IP20 |
| Комплект | Реле, гарантія, інструкція, техпаспорт, коробка |
